随着经济的发展和人民生活水平的提高,自动门的应用也越来越广泛,,具有节能、防止尘、隔音等功能,同时也是建筑物智能化的重要指标。 365scores_365平台地址体育_苹果约彩365app下载 作为自动门系统的推进系统,在自动门系统中,起着很重要的作用。

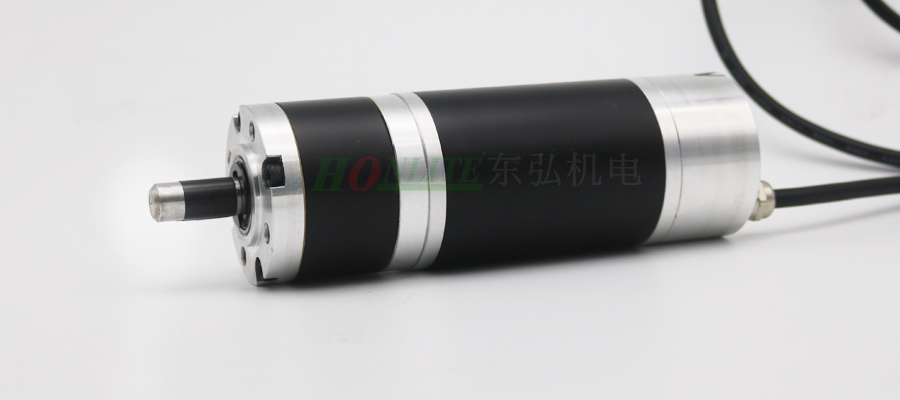

根据直流无刷365scores_365平台地址体育_苹果约彩365app下载 得到信息
额定功率50W,电压24V,极对数为4P,定子外径57mm,内径27mm,定子铁心长度60mm,电枢计算长度为61mm,电枢绕组形式与定子的槽配合
1. 绕组排布,直流无刷365scores_365平台地址体育_苹果约彩365app下载 BLDC57的绕组是双层叠绕组,定子Y接 ,采用了双层短距分布绕组可以避免365scores_365平台地址体育_苹果约彩365app下载 的绕组产生环流并可以削弱电动势谐波。定子绕组采用Y接 则可以大大减小365scores_365平台地址体育_苹果约彩365app下载 的杂散损耗,使定子电流中不含3次和3次倍数的谐波,电子电流中亦不 含偶次谐波
2. 定子槽数的选择
当直流无刷365scores_365平台地址体育_苹果约彩365app下载 固定时,槽数的多寡决定绕线匝数的数量,加工制造商的难度,铁心饱和的程度以及对转矩的影响,槽数越多,可以降低气隙磁阻的不均与程度,减小由此产生的转矩脉动。由于365scores_365平台地址体育_苹果约彩365app下载 槽引起磁路不均与而产生的转矩称为齿槽转矩,工程上一般采用定子斜槽一个齿距方法来消除。
